Product Name : 捲對捲 (CCD視覺定位) 網版印刷設備
Product Model : MT-5070CCD
- 本機採用PC based控制器，配合觸控式螢幕，操作簡易。
- 印刷台X Y 軸採用伺服系統驅動，印刷時經由CCD雙鏡頭視覺系統，做高速高精度定位運算(+/-0.005)m/m，做精確定位控制。
- CCD系統移動採用線性伺服馬達驅動，重複定位精度。
- CCD畫面採用 TFT-LCD 液晶螢幕。
- 所有移動之軌道，採用精密線性滑軌及滾球螺桿。
- 原料驅動引取輪(專利號碼146116)具真空吸附功能，採用伺服馬達驅動。
- 網版對位後，印刷台可微調定位(最小微調值數+/-0.005m/m)，由觸控螢幕輸入X Y 軸數值，做高速高精密補償。
- 印刷機構為垂直昇起，方便網版及刮刀之維護。
- 工作台具真空吸附功能及回吹功能。
- 刮刀機構裝置衡壓器，永保刮刀之均勻壓力。
- 網框用氣壓夾鎖定，裝卸網版便捷，附空壓離版裝置。
- CE安全防護罩，確保人機安全。
- 收放料機構採用氣脹軸，確保原料不滑動，並附先進的對邊裝置套色準確且收放料整齊。
- 收料機構採用先進聲納感測器，可精確感應透明或非透明印材。
- 刮刀行程採伺服馬達驅動。
- 收料機構配備音波檢知器，當料卷增大時，可自動降低收料速度，確保料卷之齊邊。

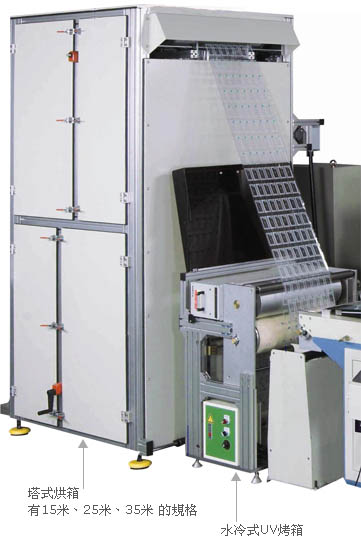

- 二種乾燥機供選擇：塔式氣浮乾燥機(加熱長度15M.25M.35M)，冰水冷卻輪UV乾燥機。(選購配備)
- 本機備有除塵輪(選購配備)，與靜電消除裝置，確保印刷無塵與精度。
| 型式 |
MT-5070CCD |
| 最大印刷面積 |
350 x 400 mm |
| 最大網框尺寸 |
700 x 700 mm |
| 入料寬度 |
230 - 520 mm |
| 放料座最大卷徑 |
Φ500 mm |
| 放料氣壓軸外徑 |
Φ75mm |
| 收料座最大卷徑 |
Φ500mm |
| 收料氣壓軸外徑 |
Φ75mm |
| 印刷速度 |
120 m/hr |
| 行程 |
420 mm |
| 原料厚度 |
0.02 – 0.2 mm |
| 重複定位精度 |
±0.005 mm |
| 定位精度 |
- |
| 對邊機對位精度 |
- |
| 送料引取驅動馬達（伺服） |
- |
| 印刷驅動馬達（伺服） |
0.6kw |
| 引取驅動馬達（伺服） |
0.5kw |
| X軸驅動馬達（伺服） |
0.4 kw |
| Y軸驅動馬達（伺服） |
0.4 kw |
| Z軸驅動馬達（伺服） |
1.0 kw |
| θ軸驅動馬達（伺服） |
0.4 kw |
| CCD驅動定位馬達（線性） |
0.6 kw |
| 放料座馬達 |
¼ HP x 2 |
| 收料座馬達 |
¼ HP x 2 |
| 工作臺真空馬力 |
½ HP |
| 引取輪真空馬力 |
½ HP |
| 真空箱馬達 |
¼ HP x 2 |
| 空氣壓力 |
5 – 7 kg/cm² |
| 主機 |
1400kgs / L2380 x W1300 x H2000(mm) |
| 放料機 |
350kgs / L 770 x W1100 x H1640(mm) |
| 收料機重量／尺寸 |
350kgs / L1000 x W1100 x H1330(mm) |
| 複卷機重量／尺寸 |
- |
| 電暈處理機段（長度） |
350 mm |
| 額定電力 |
220V – 50/60Hz – Φ3 – 25A |
特點配備 >
移動式自動CCD定位系統
選購配備 >
本機適合於透明及不透明OPP，MYLAR，鋁箔等之軟性整捲材料之網版印刷。適用產品如下：
- 熱轉印紙類。
- 特殊標籤類。
- IMD。
- 銘牌和表面上光上色。
- 軟性電子材料印刷：如智慧卡，電子書報，電子地圖，超薄手機，腕帶式數位錶，展示海報，弧形顯示器，擴散板，軟性電路板和薄膜開關等。
- 生物感應器 (如血糖測試片)
